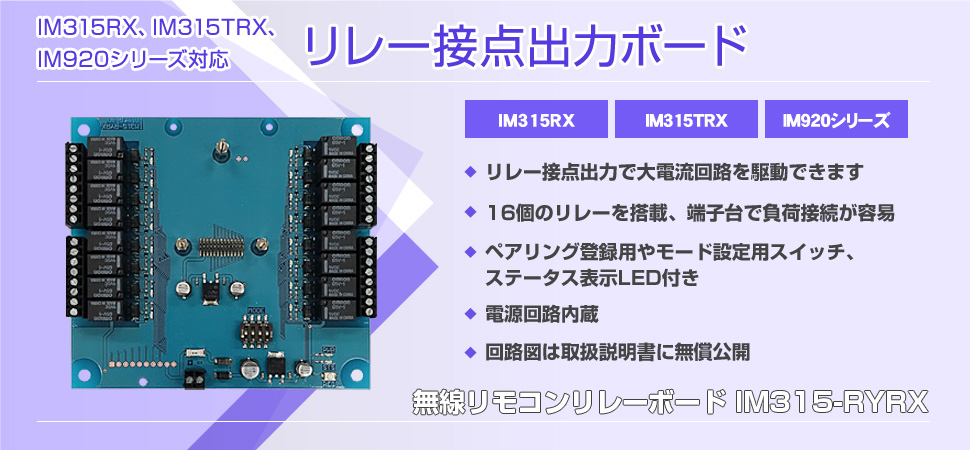

無線リモコンリレーボード IM315-RYRX
IM315RX、IM315TRX、IM920シリーズ、IM920sシリーズ、IM920sLシリーズ対応のリレー接点出力ボードです。
※IM920sシリーズ、IM920sLシリーズでの使用にはIM920c/IM920s/IM920sL用変換アダプタ IM920c-ADPが必要です。
 | リレー接点出力で大電流回路を駆動できます |
|---|---|
 | 16個のリレーを搭載、端子台で負荷接続が容易 |
 | ペアリング登録用やモード設定用スイッチ、ステータス表示LED付き |
 | 電源回路内蔵 |
 | 回路図は取扱説明書に無償公開 |
主な仕様
| IM315-RYRX | |
| 製品画像 |  |
| サンプル価格 （税込・送料別）※1 |
¥11,000 |
| 対応無線モジュール |
・IM315RX、IM315TRX、IM920シリーズ（IM920cは除く） ・IM920sシリーズ、IM920sLシリーズ (IM920c/IM920s/IM920sL用変換アダプタ IM920c-ADPが必要) |
| 使用リレー | OMRON G5V-1 DC 5V |
| 接点定格負荷 | AC/DC 60V 1A |
| 接点最大通電電流 | 1A |
| 使用端子台 | AWG 16～26（単線、より線） |
| 定格電圧 | DC 8～24V |
| 最大消費電流 | 約700mA |
| 基板サイズ | 100×110×17mm（高さmax） |
| 動作温度範囲 | TBD（結露なきこと） |
| 技術資料 |
 IM315-RYRX取扱説明書 |
| 備考 | 本製品に無線モジュールは含まれていません |
記載の商品は仕様その他を予告なく変更することがあります。
- ※1送料について：
- お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
