LPWA/高速通信 920MHz無線モジュール IM920XT【外部アンテナタイプ】

新規採用に関するご注意

IM920シリーズは新規採用非推奨品です。新規ご採用は後継製品のIM920sLシリーズをご検討ください。

・通信距離約35.7kmを実現する長距離モード搭載
・アドホックマルチホップネットワーク対応
・AES-GCM方式によるパケット暗号化と送信元認証に対応
・コマンドセットは他モジュールと互換性があるIMコマンドを採用
※IM920シリーズとは通信互換性はありません

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール IM920sLシリーズ

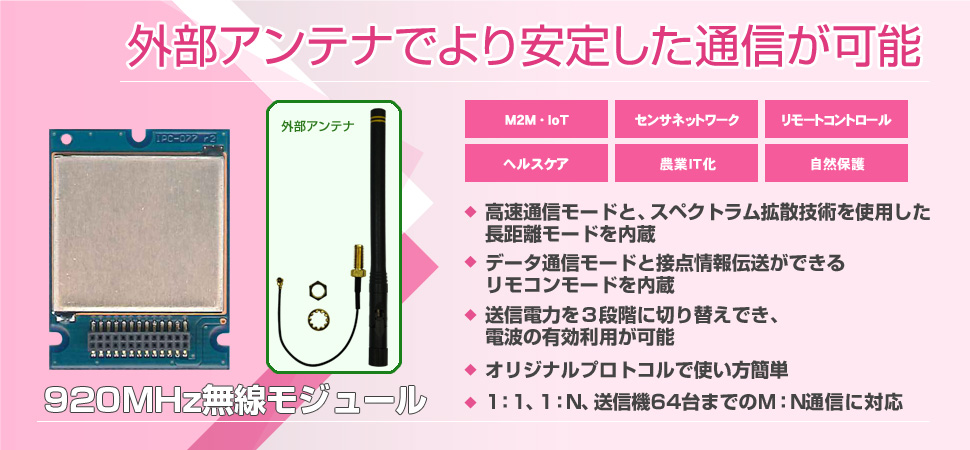

伝搬特性に優れたサブギガ（Sub-GHz）帯、920MHzを使用し、見通し通信距離7キロの長距離通信を実現した特定小電力（LPWA）920MHz無線モジュールです。

外部アンテナを使用することにより、高速モードでも長距離モードでも通信安定性アップが期待できます。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

IM920シリーズと共存・混在でき、様々なアプリケーションが実現できます。

	より安定した通信距離、通信品質の無線通信に
	良好な通信品質を得られるように角度調整・回転ができます
	電波法（工事設計認証）取得済、ARIB STD-T108準拠

・ダイバシティによる安定通信を実現 IM920-DIV 販売中

・アドホック・マルチホップネットワークに対応するにはIM920sシリーズをご利用ください

主な仕様

	920MHz無線モジュール【外部アンテナタイプ】（IM920XT)
製品画像	表面裏面屋内用外部アンテナ
サンプル価格（税込・送料別）※1	¥7,810
周波数	Sub-Giga、920MHz帯（920.6～923.4MHz、15チャンネル）
送信出力	10mW/1mW/0.1mW（コマンドで設定）
受信感度	約-112dBm（長距離通信モード時）
空間データレート	高速モード：50kbps、長距離通信モード：1.25kbps
内蔵動作モード	データモード（スリープ機能、間欠受信対応）接点入力モード（最大16接点まで、アンサーバックにも対応）接点出力モード（プッシュ動作、ホールド動作） 4ch AD入力モード（データモードで受信）
動作電圧	2.0～3.6V（標準動作電圧3.3V）
消費電流	送信時 10mW時：40mA typ.　1mW時：30mA typ.　0.1mW時：26mA typ. 受信時 27mA typ. スリープ時 5μA typ.
アンテナ	IM920ANT-XT付属（無指向性ホイップアンテナ[SMAコネクタ]、ゲイン1.9dBi以下）
アンテナ接続ケーブル	IM920CBL付属（SMA-R－u.FL変換ケーブル、約95mm長）
サイズ	30×40×5mm（アンテナ含まず、基板）
動作温度範囲	-20～80℃（結露なきこと）
見通し通信距離※2	約400m（高速モード時）約7km（長距離モード時）各10mW出力時
通信方式	単信（送信、受信）
インターフェイス	接点情報入力・出力（16回路）調歩同期式シリアルI/F 受信ステータス出力
適合コネクタ※3	DIPタイプ：IM315-26P-DIP SMTタイプ：IM315-26P-SMT
互換性	IM920シリーズと共存・混在して使用可能 IM315TRXと形状・ピン互換コマンドセットはIMコマンドを採用
無線規格	電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料	IM920ハードウェア取扱説明書 IM920ソフトウェア取扱説明書 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書 IM920シリーズ補足説明書（改訂2019年11月5日） IM920シリーズ補足説明書Ver.1.63
アプリケーションノート	パソコンによる設定・通信の概要ペアリングの方法 IM920のAD入力モードで作る、ワイヤレス温度センサ見えない電波が見える、通信モニタ
テクニカルノート	IM920 見通し通信実験レポート・その1 IM920 見通し通信実験レポート・その2 <偏波違いの影響、各種アンテナ比較、電波は曲がるか？> 安定通信のために、RSSI値と入力電力 IM920/IM920s/IM920sLシリーズ無線通信の特性解説 IM920、IM920s、IM920sLシリーズ通信範囲とキャリアセンス
カタログ	無線モジュールカタログ
備考	片方向通信のときは、受信側に高利得アンテナ（八木・宇田アンテナなど）をお使いいただくと更に通信距離を伸ばすことができます
お知らせ	IM920の無線チャンネルの内、チャンネル番号6は内部信号の影響で使用をお薦めいたしません。（2018年3月16日、改訂2019年8月23日）

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について：: お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※2見通し通信距離について：: 見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
※3コネクタについて：: 1～9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
