輸入車向けTVキャンセラーキット CTCシリーズ

Mercedes-Benz/smart/Maybach (メルセデスベンツ/スマート/マイバッハ)

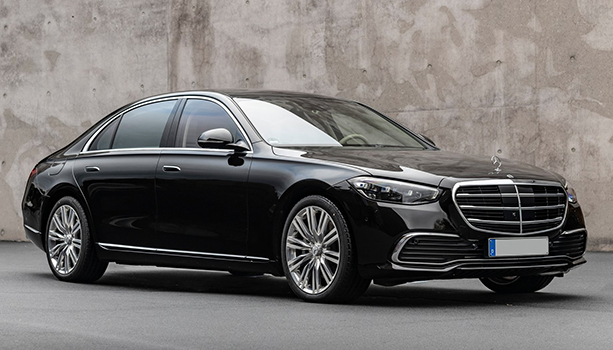

Sクラス W223 2021(R3)/01～MY2024

[CTC-103 TypeE 製品ページ]

カプラ形状	電源・アース位置
カプラ形状	電源・アース位置 電源: 14(赤-灰) アース: 1(茶)
	スイッチ
	ディップスイッチ
	備考
	※必ず純正ナビのソフトウェアバージョンで適合の可否をご確認ください。 →ソフトウェアバージョン確認方法と接続先詳細はコチラ← 電源線(14番)とアース線(1番)は、ワイヤーストリッパーで被覆を剥がし、スプライス等で当製品の電源配線とアース配線を接続して絶縁してください。
