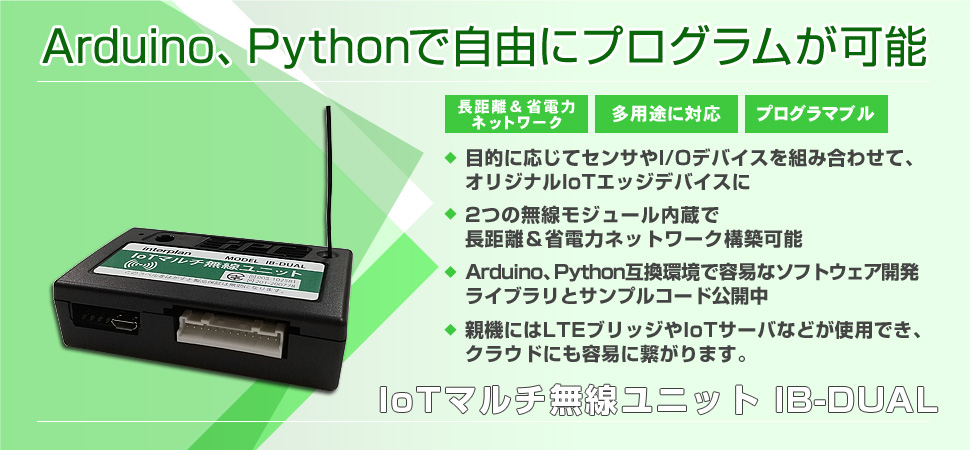

IoTマルチ無線ユニット IB-DUAL
組み込みマイコンの開発経験がなくても、簡単なハードウェア、プログラム製作で動作するマルチ無線ユニットです。
センサやI/Oデバイスと電源を接続し、プログラムをインストールするだけで動作します。
2つの無線モジュール（920MHz帯モジュール:IM920sL、BLEモジュール:IMBLE2）を内蔵し、長距離＆省電力ネットワークが構築可能です。
状態監視、リモコン、防犯、ホームオートメーションなど、様々な用途に活用できます。
Arduino、Python互換環境で動作。ライブラリおよびサンプルコードを公開中です。

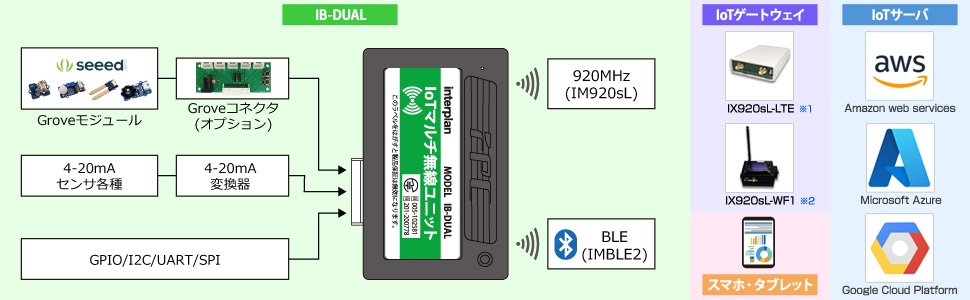

親機はLTEブリッジ IX920sL-LTEやIoTサーバ IX920sL-WF1が使用でき、クラウドにも容易に繋がります。その他にPCや組込みマイコンを親機にすることも可能です。
 | Groveコネクタで拡張が簡単 |
|---|---|
 | 目的に応じたセンサやI/Oデバイスと組み合わせて、オリジナルIoTエッジデバイスに |
 | 無線通信ライブラリとサンプルコードで、プログラム開発が短時間で可能 |
 | IM920sL内蔵で長距離＆マルチホップネットワーク構築可能 |
 | Bluetooth Low Energy無線でスマートフォンとの通信にも対応し、安心のSIG認証済 |
主な仕様
| IoTマルチ無線ユニット IB-DUAL | |
| 製品画像 |  |
| サンプル価格 （税込・送料別）※1 |
¥22,000 |
| 開発環境 | Arduino互換環境、Circuit Python互換環境 |
| 920MHz無線通信 | IM920sL内蔵（LPWA&マルチホップ） |
| Bluetooth Low Energy無線通信 | IMBLE2内蔵（Bluetooth5.1、ペリフェラルデバイス） SIG認証済、QDID取得済 |
| CPU | ATSAMD51G19A Cortex-M4コア（120MHz）、Flash 512kB、RAM 192kB |
| ストレージ | 8MB |
| セキュリティチップ | ATECC608(オプション) |
| 外部インターフェイス | GPIO：10本（4本はアナログ入力、1本はアナログ出力可能） シリアルインターフェイス：3本（I2C、UART、SPIが使用可能） |
| 電源出力 | 3.3V 100mA max. |
| 表示LED | CPU制御2本、無線モジュールSTATUS×各1 |
| DIPスイッチ | ロータリータイプ16ポジション×1個 |
| リセットスイッチ | 搭載 |
| プログラムダウンロード | Micro USB Type-B |
| 入力電圧 | DC 4.5～10V |
| 消費電流 |
CPUアクティブ・920MHz受信・IMBLE2アドバタイズ：平均34mA CPUアクティブ・920MHz送信・IMBLE2スリープ：46mA CPUライトスリープ・920MHzスリープ・IMBLE2スリープ：8.5mA CPUディープスリープ・920MHzスリープIMBLE2スリープ：50μA |
| 外形寸法 | 80×50×22m（突起部を除く） |
| 重量 | 約50g |
| 動作温度範囲 | -10～50℃ |
| 技術資料 |
 IB-DUAL取扱説明書 IB-DUALクイックスタートガイド(Arduino編) IB-DUALクイックスタートガイド(Circuit Python編) |
| サンプルソフト |
IB-DUAL用circuit python互換ライブラリ IB-DUAL用Arduinoサンプル |
| カタログ |
IB-DUALリーフレット
|
記載の商品は仕様その他を予告なく変更することがあります。
クラウドへの通信は別売りのLTEブリッジ IX920sL-LTEやIoTサーバ IX920sL-WF1をご使用ください。
LTEブリッジ IX920sL-LTEではアマゾンAWSを使ったIoTプラットフォームを、IoTサーバ IX920sL-WF1では直接データやグラフを見ることができます。
