長距離マルチホップ920MHz無線モジュール IM920sL

長距離マルチホップ920MHz無線モジュール IM920sL

新たに搭載した長距離モードによりIM920シリーズでご好評を頂いた長距離通信(見通し通信距離約9km)を実現しました。

さらに暗号化機能はAES-GCM方式を採用し、パケットの暗号化、送信元認証に対応します。

単純マルチホップ以外に自動的にルート情報を構築するメッシュやツリーに対応しますので、都市部や建物内など障害物が多く、見通しが確保できない環境でも長距離通信を容易に実現することができます。

高速モードでIM920sシリーズと互換性があり、相互通信が可能です。

技適取得済で免許や申請手続きは不要。面倒な電波法関連の制御は内部で行います。再送機能を追加し、外部からの制御も楽になりました。

インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、簡単に操作できます。

point1IM920sシリーズ互換の高速モードに加え、長距離・中距離モードを内蔵
point2AES-GCM方式によるパケット暗号化と送信元認証に対応
point3動的にマルチホップネットワークのルートを検索して構成
point4最大6段のフルメッシュ・ツリー・シンプルマルチホップモード
point5コマンドでブロードキャスト送信、ユニキャスト送信が可能
クイックスタートキット IM920sL-SK2

主な仕様

ワイヤーアンテナタイプ(IM920sL)
製品画像

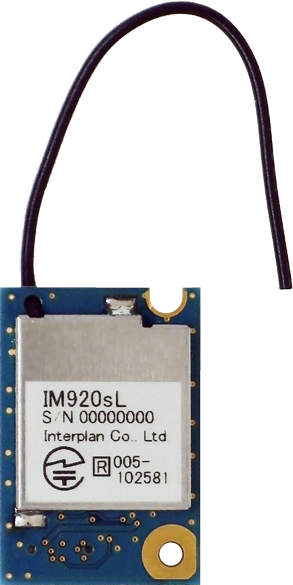

IM920sL表面
表面

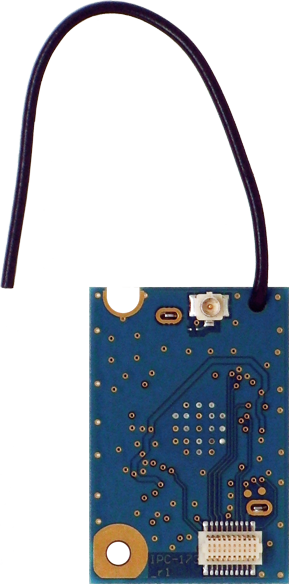

IM920sL裏面
裏面

サンプル価格
(税込・送料別)※1
¥4,620
周波数920.6~923.4MHz(15チャンネル、ARIB 24~38CH)
922.4~928.0MHz(29チャンネル、ARIB 33~61CH)
送信出力10mW/1mW(コマンド切替え)
空間データレート高速モード 100kbps(IM920sシリーズ互換)
中距離モード 12.5kbps
長距離モード 2.5kbps
内蔵動作モードデータモード、接点入力/出力モード、ADモード
動作電圧DC 2.1~3.5V(定格3.0V)
消費電流(3.0V時)
(Typ.値)
送信(10mW時):27mA
送信(1mW時):16mA
受信時:12mA
スリープ時:2μA
アンテナλ/4 ワイヤーアンテナ
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲-30~+70℃(結露なきこと)
見通し通信距離※2長距離モード 約7km/約9km
中距離モード 約4km/約5km
高速モード 約2.4km/約3.4km
通信方式単信(送信、受信)
基本プロトコルスタックスカイリー・ネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません
通信トポロジフルメッシュ、ツリー、単純マルチホップ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェイス調歩同期式シリアルI/F(UART)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性IM920sシリーズとハードウェアコンパチブル、ソフト上位互換
高速モードではIM920sシリーズと通信可能
コマンドセットはIMコマンドを採用
IM920シリーズとは通信できません
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料取扱説明書(作成中)
PDFファイル IM920sLクイックスタートガイド
カタログPDFファイル IM920sLリーフレット

記載の商品は仕様その他を予告なく変更することがあります。
部品の入手状況により仕様変更版となる場合があります。詳しくはお問い合わせください。

※1送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※2見通し通信距離について:
各10mW出力時 双方ワイヤアンテナ間/双方XWアンテナ間(IM920ANT-XW)
弊社実験値で、環境・条件で変化します
