315MHz送受信モジュール IM315TRX

IM315TRXの特長

IM315シリーズと互換性を保ちながら、データモードで送受信機能を実現。双方向通信による多彩なアプリケーションに対応できます。

リモコンなどの接点情報や温度データなど少量のデータ通信など近距離通信向きで、微弱無線や赤外線通信のアップグレードに最適です。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

point1データモード時双方向通信が可能
point2リモコンモードで接点情報通信も可能
point3周波数チャンネル切り替え機能で電波の有効利用、混信防止対策が図れます。
point41:1、1:N、送信機64台までのM:N通信に対応。
point5電波法(工事設計認証)取得済、ARIB STD-T93準拠

主な仕様

横スクロールしてご覧ください

送受信モジュール(IM315TRX)

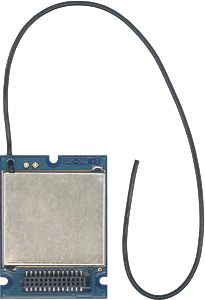

製品画像 IM315TRX
サンプル価格
(税別・送料別)※1
¥2,500
周波数 315MHz帯
送信出力 250μW EIRP
受信感度 約-106dBm
内蔵動作モード データモード
接点入力モード(最大16接点まで)
接点出力モード(プッシュ動作、ホールド動作)
動作電圧 2.0~3.6V
消費電流 送信時 15mA typ.
動作時 18.5mA typ.
アンテナ ワイヤーアンテナ
サイズ 30×40×5mm(アンテナ含まず、基板)
動作温度範囲 -10~60℃(結露なきこと)
見通し通信距離※2 約50m(接点モード時)
通信方式 単信
インターフェイス 接点情報入力・出力(16回路)
調歩同期式シリアルI/F
受信ステータス出力
適合コネクタ※3 GradConn社
 DIPタイプ:BB02-BC261-KA2-302500
 SMTタイプ:BB02-BS261-KB3-030A00
互換性 コマンドセットはIMコマンドを採用
無線規格 電波法(工事設計認証)取得済、ARIB STD-T93準拠
技術資料 PDFファイル IM315TRXハードウェア取扱説明書
PDFファイル IM315ソフトウェア取扱説明書
カタログ PDFファイル 無線モジュール カタログ
備考 315MHz帯は電波法の規定で送信出力が強くなく、また環境ノイズが比較的多いため、信頼性が必要な場合はIM920シリーズをお勧めいたします。

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料800円(税別)をいただきます。
※2見通し通信距離について:
見通し通信距離は弊社実験値です。
※3コネクタについて:
1~9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
