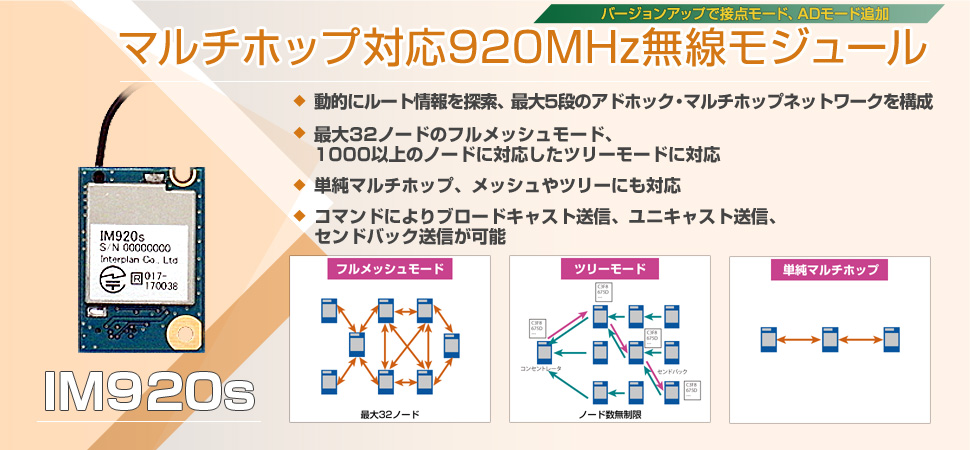

マルチホップ対応920MHz無線モジュール IM920s

伝搬特性に優れたサブギガ（Sub-GHz）帯、920MHzの無線通信で本格的なアドホック・マルチホップネットワークを構成できます。

都市部や建物内など障害物が多く、見通しが確保できない環境でも長距離通信が可能です。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

調歩同期式シリアルインターフェイスでIMコマンドを採用。
他のIMシリーズと互換性があり、簡単に操作できます。

IM920sシリーズと共存・混在でき、様々なアプリケーションが実現できます。

	IM920cとインターフェイス互換で置き換えが容易
	組込みに適したワイヤーアンテナ
	電波法（工事設計認証）取得済、ARIB STD-T108準拠
	外部アンテナタイプと混在・併用が可能

仕様表

	マルチホップ対応920MHz無線モジュール（IM920s）
製品画像	表面裏面
サンプル価格（税込・送料別）※1	¥4,730
周波数	Sub-Giga、920MHz帯（922.4～928.0MHz、29ch）
送信出力	10mW/1.1mW
空間データレート	100kbps
内蔵動作モード	データモード（スリープ機能、間欠受信対応） [ファームウェアバージョン1.16以降] 接点入力モード（最大8接点まで、アンサーバックにも対応）接点出力モード（プッシュ動作、ホールド動作） 2ch AD入力モード（データモードで受信）
動作電圧	DC 2.0～3.6V（定格電圧3.0V）
消費電流	送信時 10mW時：23mA (Typ.)、1.1mW送信時：14mA(Typ.) 受信時　10mA (Typ.) スリープ時 2μA(Typ.)
アンテナ	λ/4 ワイヤーアンテナ
サイズ	20×29.5×3mm（本体サイズ）
動作温度範囲	-20～+70℃（結露なきこと）
見通し通信距離※2	約1km（ワイヤーアンテナ間）約1.6km（同タイプアンテナ間）各10mW出力時
通信方式	単信（送信、受信）
基本プロトコルスタック	スカイリー・ネットワークス DECENTRA II ご注意：他社のDECENTRA II製品とは通信できません
通信トポロジ	単純マルチホップ、ツリー、メッシュ
送信モード	ブロードキャスト、ユニキャスト、センドバック
インターフェイス	調歩同期式シリアルI/F ステータス出力 [ファームウェアバージョン1.16以降] 接点情報入力・出力（8回路）
適合コネクタ	日本圧着端子（JST）社　20Pxx-JMCSシリーズをご用意ください（モジュール側には20R-JMCS-GAN-B-TFを搭載）
互換性	IM920cとサイズ、コネクタはアッパーコンパチブルコマンドセットはIMコマンドを採用 IM920シリーズとは通信できません
無線規格	電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料	IM920sハードウェア取扱説明書 IM920sソフトウェア取扱説明書 IM920sシリーズ補足説明書Ver.1.16 IM920sシリーズ補足説明書Ver.1.19 IM920sシリーズ補足説明書Ver.1.21 IM920sクイックスタートガイド
テクニカルノート	IM920sシリーズマルチホップ通信におけるエラー率計測 IM920sシリーズ見通し通信実験レポート IM920/IM920s/IM920sLシリーズ無線通信の特性解説 IM920、IM920s、IM920sLシリーズ通信範囲とキャリアセンス
カタログ	無線モジュールカタログ

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について：: お買上げ合計金額が1万円未満のときは送料880円（税込）をいただきます。
※2見通し通信距離について：: 見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。

評価・実験用ボード

アプリケーションの開発や評価・実験に便利な各種ボードをご用意しています。

アプリケーション開発ボード

データ通信機能を使ったアプリケーション開発、モジュールの評価に最適
リモコン評価ボード

送信・受信モジュールを差し込むだけで、すぐにリモコン機能の評価が可能
USBインターフェイスボード

PCでは仮想COMポートとして認識、ターミナルソフトや各種アプリケーションでの応用が可能
IM無線シールド Ver.2

IMシリーズ用Arduinoシールドです。Arduinoを使って評価・実験が手軽にスタートできます。

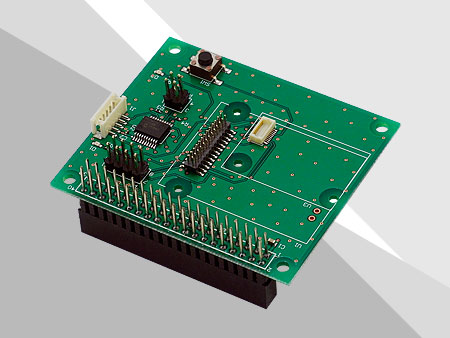

Raspberry Pi用IM無線HAT
