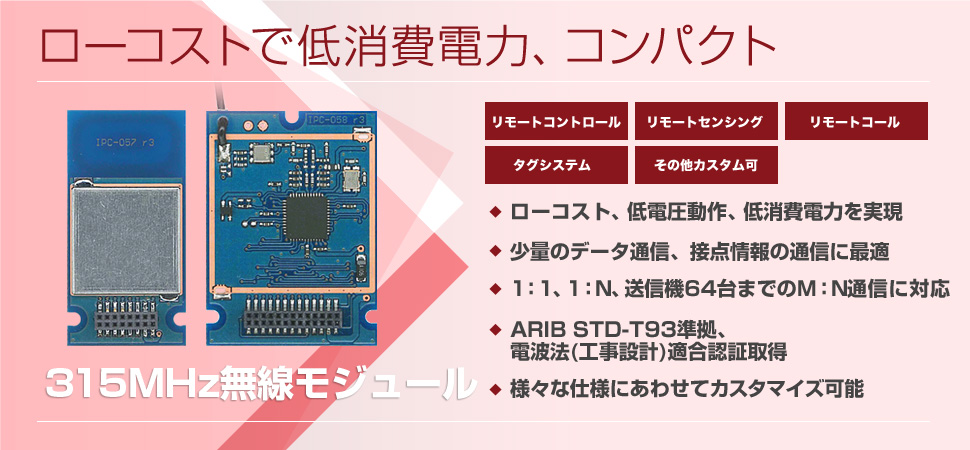

315MHz無線送信/受信モジュール IM315TX/RX
ローコストで低消費電力、コンパクトな無線モジュールでコイン電池（CR2032）1個で約5年動作します。
リモコンなどの接点情報や温度データなど少量のデータ通信など近距離通信向きで、微弱無線や赤外線通信のアップグレードに最適です。
技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。
 | 送信モジュールは1.5mAの低消費電流を実現 |
|---|---|
 | 少量のデータ通信、接点情報の通信に最適 |
 | 1：1、1：N、送信機64台までのM：N通信に対応。 |
 | 電波法（工事設計認証）取得済、ARIB STD-T93準拠 |
 | 様々な仕様にあわせてカスタマイズ可能 |
主な仕様
横スクロールしてご覧ください
| 送信モジュール（IM315TX） | 受信モジュール（IM315RX） | |
| 製品画像 |  |
 |
| サンプル価格 （税別・送料別）※1 |
¥2,000 | ¥2,000 |
| 周波数 | 315MHz帯 | 315MHz帯 |
| 送信出力 | 250μW EIRP | - |
| 受信感度 | - | 約-106dBm |
| 内蔵動作モード |
データモード 接点入力モード（最大8接点まで） |
データモード 接点出力モード（プッシュ動作、ホールド動作） |
| 動作電圧 | 1.9～3.6V | 2.0～3.6V |
| 消費電流 | 送信時 1.5mA typ.(DC2.0V動作時) スタンバイ時 1μA以下(DC2.0V動作時) コイン電池（CR2032）で1分毎に動作して約5年（計算値） |
動作時 18.5mA typ. |
| アンテナ | プリントパターンアンテナ | ワイヤーアンテナ（外部アンテナ接続可能） |
| サイズ | 20×40×3.5mm（アンテナ含む、基板） | 30×40×3.5mm（アンテナ含まず、基板） |
| 動作温度範囲 | -10～60℃（結露なきこと） | -10～60℃（結露なきこと） |
| 見通し通信距離※2 | 約50m（接点モード時） | - |
| 通信方式 | 単向 | - |
| インターフェイス | 接点情報入力（8回路） 調歩同期式シリアルI/F |
接点情報出力（16回路） 調歩同期式シリアルI/F 受信ステータス出力 |
| 適合コネクタ※3 |
GradConn社 DIPタイプ：BB02-BC161-KA2-302500 SMTタイプ：BB02-BS161-KB3-030A00 |
GradConn社 DIPタイプ：BB02-BC261-KA2-302500 SMTタイプ：BB02-BS261-KB3-030A00 |
| 互換性 | コマンドセットはIMコマンドを採用 | |
| 無線規格 | 電波法（工事設計認証）取得済、ARIB STD-T93準拠 | |
| 技術資料 |
 IM315TXハードウェア取扱説明書 IM315ソフトウェア取扱説明書 |
IM315RXハードウェア取扱説明書 IM315ソフトウェア取扱説明書 |
| カタログ |
無線モジュール カタログ |
|
| 備考 | 315MHz帯は電波法の規定で送信出力が強くなく、また環境ノイズが比較的多いため、信頼性が必要な場合はIM920シリーズをお勧めいたします。 |
|
記載の商品は仕様その他を予告なく変更することがあります。
- ※1送料について：
- お買上げ合計金額が1万円未満のときは送料800円（税別）をいただきます。
- ※2見通し通信距離について：
- 見通し通信距離は弊社実験値です。
- ※3コネクタについて：
- 1～9個のご購入時には適合コネクタを無償添付しています。DIPタイプかSMTタイプをご指定ください。
10個以上ご購入の際はコネクタを添付していません。別途お求めください。
メディア
電波新聞社 電子工作マガジン 2015年秋号
「無線モジュールを使った Ichigo Jam用ワイヤレスゲームパッドの製作」掲載
電波新聞社 電子工作マガジン 2015年春号
「ワイヤレス鉢植え水分量レベルメータ」掲載
電波新聞社 電子工作マガジン 2014年冬号
「クリスマスイルミネーション＆オルゴール」掲載
電波新聞社 電子工作マガジン 2014年秋号
「無線モジュールを使ったお風呂の水位報知器」掲載
評価・実験用ボード
アプリケーションの開発や評価・実験に便利な各種ボードをご用意しています。
アプリケーション開発ボード
データ通信機能を使ったアプリケーション開発、モジュールの評価に最適
リモコン評価ボード
送信・受信モジュールを差し込むだけで、すぐにリモコン機能の評価が可能
USBインターフェイスボード
PCでは仮想COMポートとして認識、ターミナルソフトや各種アプリケーションでの応用が可能
IM無線シールド Ver.2
IM315シリーズ、IM920シリーズ、IMBLEのArduinoシールドです。Arduinoを使って評価・実験が手軽にスタートできます。
ユニバーサル基板
試作・評価用ユニバーサル基板。2.54mmピッチへの変換パターン付き
無線モジュール用コネクタ
IM315シリーズ、IM920シリーズに適合するコネクタです。DIPタイプとSMTタイプをご用意しています。
