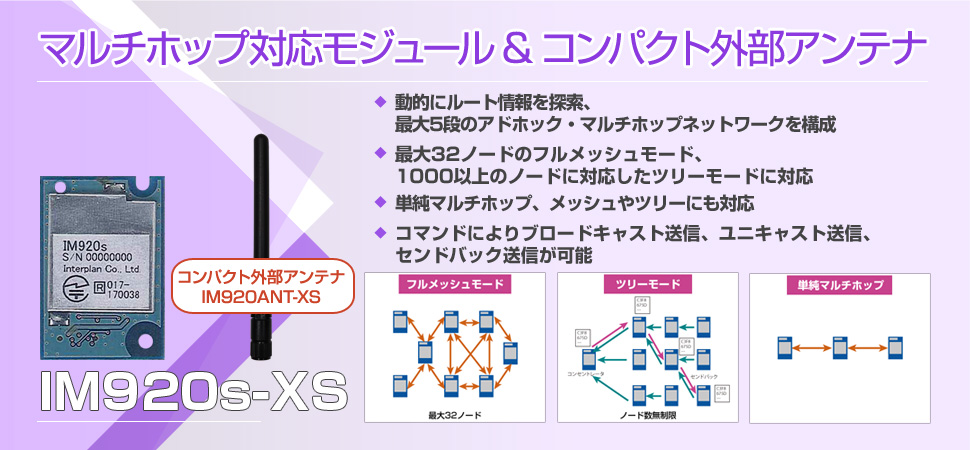

マルチホップ対応920MHz無線モジュール 【小型・外部アンテナタイプ】

マルチホップ対応920MHz無線モジュール【小型・外部アンテナタイプ】

サブギガ(Sub-GHz)帯、920MHz無線モジュールIM920sの外部アンテナタイプで、外付けアンテナにより通信安定性アップが期待できます。

コンパクトな外部アンテナで、限られたスペースに設置できます。

技適取得済でユーザの免許や申請手続きは不要。組み込み用に手軽にお使いいただけます。

IM920sシリーズと共存・混在でき、様々なアプリケーションが実現できます。

point1短いアンテナで小型機器に対応
point2良好な通信品質を得られる90°チルト機構
point3接続ケーブルが長くなり、組み込み機器に幅広く対応
point4電波法(工事設計認証)取得済、ARIB STD-T108準拠
IM920sシリーズがすぐわかるPDF クイックスタートキット IM920s-SK2 ファームウェア更新情報 IM920s/IM920sLシリーズ よくある質問

仕様表

マルチホップ対応920MHz無線モジュール 【外部アンテナタイプ】(IM920s-XS)
製品画像

IM920s-XT表面
表面

IM920s-XT裏面
裏面

IM920ANT-XS
屋内用外部アンテナ(ショートタイプ)

IM920CBL-2
接続ケーブル

サンプル価格
(税込・送料別)※1
¥7,810
周波数Sub-Giga、920MHz帯(922.4~928.0MHz、29ch)
送信出力10mW/1.1mW
空間データレート100kbps
内蔵動作モードデータモード(スリープ機能、間欠受信対応)
[ファームウェアバージョン1.16以降]
接点入力モード(最大8接点まで、アンサーバックにも対応)
接点出力モード(プッシュ動作、ホールド動作)
2ch AD入力モード(データモードで受信)
動作電圧DC 2.0~3.6V(定格電圧3.0V)
消費電流送信時 10mW時:23mA (Typ.)、1.1mW送信時:14mA(Typ.)
受信時 10mA (Typ.)
スリープ時 2μA(Typ.)
アンテナIM920ANT-XS付属(無指向性ホイップアンテナ[SMAコネクタ]、ゲイン2.0dBi以下)
アンテナ接続ケーブルIM920CBL-2付属(SMA-R-u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様)
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲-20~+70℃(結露なきこと)
見通し通信距離※2約1km(ワイヤーアンテナ間)
約1.6km(同タイプアンテナ間)各10mW出力時
通信方式単信(送信、受信)
基本プロトコルスタックスカイリー・ネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません
通信トポロジ単純マルチホップ、ツリー、メッシュ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェイス調歩同期式シリアルI/F
ステータス出力
[ファームウェアバージョン1.16以降]
接点情報入力・出力(8回路)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください
(モジュール側には20R-JMCS-GAN-B-TFを搭載)
互換性IM920cとサイズ、コネクタはアッパーコンパチブル
コマンドセットはIMコマンドを採用
IM920シリーズとは通信できません
無線規格電波法(工事設計認証)取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920sハードウェア取扱説明書
PDFファイル IM920sソフトウェア取扱説明書
PDFファイル 920MHz無線モジュール IM920、IM920s、IM920sLシリーズ用外部アンテナ取扱説明書
PDFファイル IM920sシリーズ補足説明書Ver.1.16
PDFファイル IM920sシリーズ補足説明書Ver.1.19 NEW
PDFファイル IM920sクイックスタートガイド
テクニカルノートPDFファイル IM920sシリーズ マルチホップ通信におけるエラー率計測
PDFファイル IM920sシリーズ 見通し通信実験レポート
PDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説NEW
PDFファイル IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンスNEW
カタログPDFファイル 無線モジュール カタログ

記載の商品は仕様その他を予告なく変更することがあります。

※1送料について:
お買上げ合計金額が1万円未満のときは送料880円(税込)をいただきます。
※2見通し通信距離について:
見通し通信距離は弊社実験値です。詳細についてはテクニカルノートの見通し通信実験レポートをご参照ください。
