長距離・マルチホップ・暗号化通信対応920MHz無線モジュール【コンパクトアンテナ】

長距離・マルチホップ・暗号化通信対応920MHz無線モジュール【コンパクトアンテナ】

IM920シリーズでご好評を頂いた長距離通信を超える、長距離モード（見通し通信距離約35.7km）を搭載しました。

さらに暗号化機能はAES-GCM方式を採用し、パケットの暗号化、送信元認証に対応します。

単純マルチホップ以外に自動的にルート情報を構築するメッシュやツリーに対応しますので、都市部や建物内など障害物が多く、見通しが確保できない環境でも長距離通信を容易に実現することができます。

高速モードでIM920sシリーズと互換性があり、相互通信が可能です。

技適取得済で免許や申請手続きは不要。面倒な電波法関連の制御は内部で行います。再送機能を追加し、外部からの制御も楽になりました。

インターフェイスは調歩同期式シリアルインターフェイスでIMコマンドを採用。他のIMシリーズと互換性があり、簡単に操作できます。

実環境で通信状態が確認できる通信エラー率(PER)計測セットをご用意しました。貸し出しを希望される方は、お問い合わせフォームからお申し込みください。

point1IM920sシリーズ互換の高速モードに加え、長距離・中距離モードを内蔵
point2AES-GCM方式によるパケット暗号化と送信元認証に対応
point3動的にマルチホップネットワークのルートを検索して構成
point4最大6段のフルメッシュ・ツリー・シンプルマルチホップモード
point5コマンドでブロードキャスト送信、ユニキャスト送信が可能
クイックスタートキット IM920sL-SK2 ファームウェア更新情報 IM920s/IM920sLシリーズ よくある質問 無線モジュール カスタマイズ

仕様表

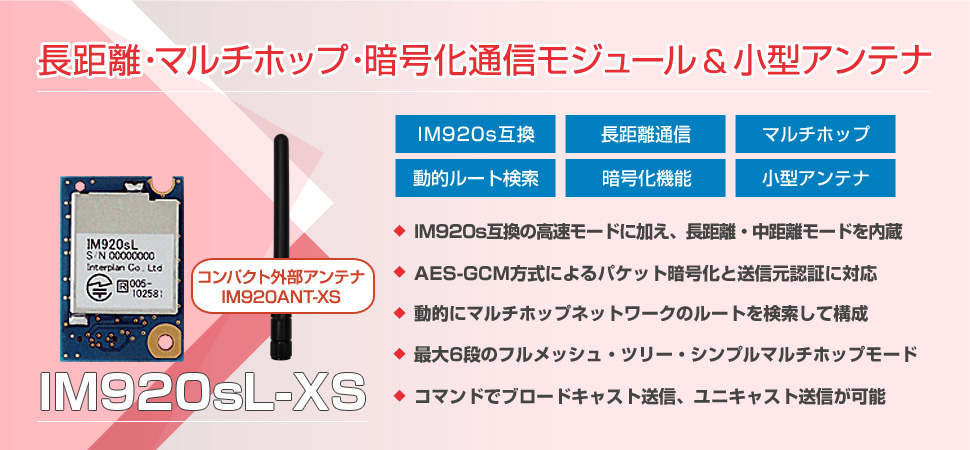

コンパクトアンテナ付属タイプ（IM920sL-XS)
製品画像

IM920sL-XT表面
表面

IM920sL-XT裏面
裏面

IM920ANT-XS
屋内用外部アンテナ(ショートタイプ)

IM920CBL-2
接続ケーブル

サンプル価格
（税込・送料別）※1		¥8,360
周波数920.6~923.4MHz(15チャンネル、ARIB 24~38CH)
922.4~928.0MHz(29チャンネル、ARIB 33~61CH)
送信出力10mW/1mW（コマンド切替え）
空間データレート高速モード 100kbps(IM920sシリーズ互換)
中距離モード 12.5kbps
長距離モード 2.5kbps
内蔵動作モードデータモード、接点入力/出力モード、ADモード
動作電圧DC 2.1～3.5V(定格3.0V)
消費電流(3.0V時)
(Typ.値)		送信（10mW時）：27mA
送信（1mW時）：16mA
受信時：12mA
スリープ時：2μA
アンテナIM920ANT-XS付属（無指向性ホイップアンテナ[SMAコネクタ]、ゲイン2.0dBi以下）
アンテナ接続ケーブルIM920CBL-2付属（SMA-R－u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様）
サイズ20×29.5×3mm（本体サイズ）
動作温度範囲-30～+70℃（結露なきこと）
見通し通信距離※2・最長35.7km（長距離モード、アンテナ標高176m/24m、双方XWアンテナ間)
・アンテナ標高2m
長距離モード 約7km/約9km
中距離モード 約4km/約5km
高速モード 約2.4km/約3.4km
通信方式単信（送信、受信）
基本プロトコルスタックスカイリー・ネットワークス DECENTRA II
ご注意：他社のDECENTRA II製品とは通信できません
通信トポロジフルメッシュ、ツリー、単純マルチホップ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェイス調歩同期式シリアルI/F(UART)
適合コネクタ日本圧着端子（JST）社　20Pxx-JMCSシリーズをご用意ください
（モジュール側には20R-JMCS-GAN-B-TFを搭載）
互換性IM920sシリーズとハードウェアコンパチブル、ソフト上位互換
高速モードではIM920sシリーズと通信可能
コマンドセットはIMコマンドを採用
IM920シリーズとは通信できません
無線規格電波法（工事設計認証）取得済、ARIB STD-T108準拠
技術資料PDFファイル IM920sLシリーズ取扱説明書(ハードウェア＆ソフトウェア)
PDFファイル IM920XT・XS・XW/XL用外部アンテナ取扱説明書
PDFファイル IM920sLクイックスタートガイド
PDFファイル IM920sLシリーズ補足説明書(Ver. 1.06)
PDFファイル IM920sLシリーズ補足説明書(Ver. 1.07)
PDFファイル IM920sLシリーズ補足説明書(Ver. 1.09)NEW
テクニカルノートPDFファイル IM920/IM920s/IM920sLシリーズ 無線通信の特性解説
PDFファイル IM920sLシリーズ 見通し通信実験レポート
PDFファイル IM920、IM920s、IM920sLシリーズ 通信範囲とキャリアセンス
PDFファイル IM920sLシリーズ 見通し通信実験レポート2(最長到達距離テスト)NEW
カタログPDFファイル IM920sLリーフレット
